Genel Bakış

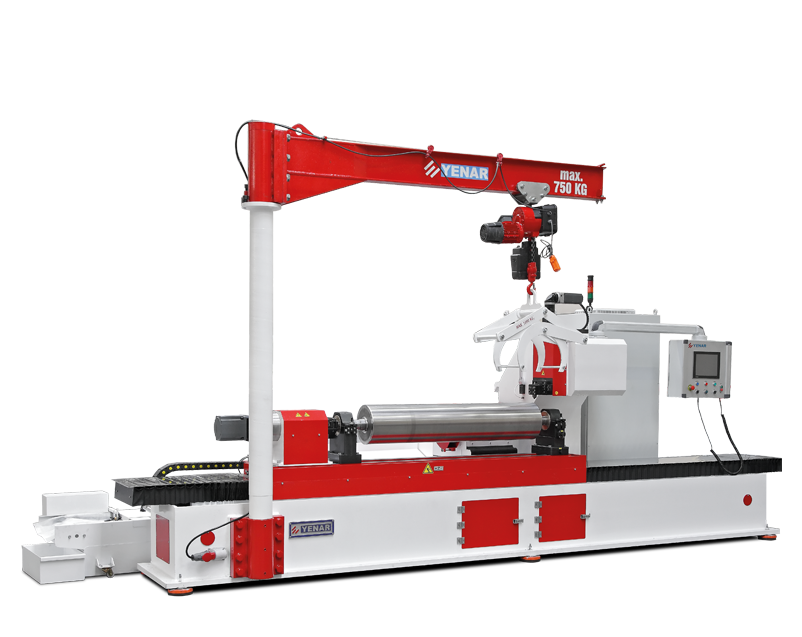

YF 35150, ayrı taşlama ve dişleme işlemleri yapan vals topu servis/bakım atölyeleri için tasarlanmış olup, kullanıcıların kendi toplarını yeniden dişlenmesine verimli şekilde olanak tanır. YFG 35150 ise değirmenciler için özel olarak geliştirilmiştir ve topların değirmen içerisinde taşlama (Pah, Silindirik veya Bombeli) ve yeniden dişleme işlemlerini yapabilmesini sağlar.
* Vinç opsiyoneldir.
Çalışma Prensibi

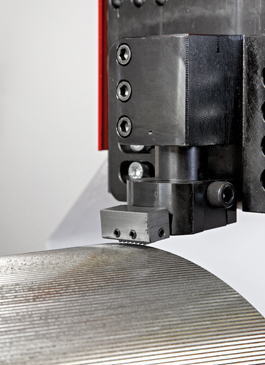

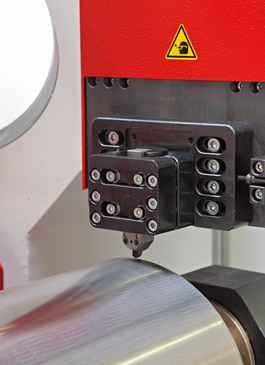

Dişleme İşlemi: Makine, dokunmatik panel üzerinden girilen diyagram şemasına göre diş derinliğini otomatik hesaplar ve hataları önler.
Taşlama Döngüsü: Basit ve kullanıcı dostu olacak şekilde tasarlanmıştır; operatörler sadece toplam kesimi girer ve topun tipine göre bir taşlama şekli seçer (Silindirik, Bombeli veya Pahlı).
| Uygulama Boyutları |
|
Top Çapı: 150–380 mm (6”–15”) Top Gövde Uzunluğu: Up to 1,500 mm (60”) |
| Uygulama |
|
- Servis/Bakım atölyeleri (YF 35150) - Un, yem ve yağ fabrikaları (YFG 35150) - Endüstriyel işlemlerde vals topu dişleme ve taşlama |
| Özellikler ve Avantajlar |
|

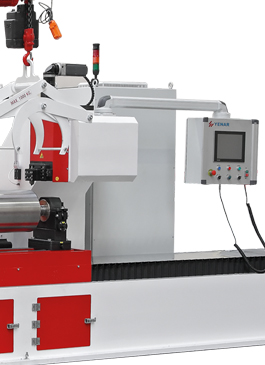

- 12” Dokunmatik Panel ile sezgisel kullanım - CNC Kontrollü, yüksek hassasiyet ve tutarlılık - YENAR tarafından tasarlanmış kullanıcı dostu özel yazılım - Yerel Dil Desteği (10’dan fazla dil seçeneği) - Elmas ve taşlama taşının hızlı ve kolay değişimi - Tekli kesim veya çoklu kesim (elmas) seçenekleri - Dizüstü bilgisayar üzerinden makineyi çalıştırabilme - Düşük işletme ve bakım maliyeti - Otomatik yağlama sistemi - Dişleme, tabla, taş ve indeks motorları servo motor kontrollü - Topların kolay taşınması için vinç opsiyonu - Minimum yedek parça tüketimi - Kolay kurulum - hemen kullanıma hazır - Sorun giderme için Entegre Uzaktan Destek Kontrolü - Özel uygulamalar için Helisel Dişleme özelliği |
|
| Silindirik Taşlama |
|
Eski dişlenmiş topların dişlerinin temizlenmesi veya topların yeni dişlenmesi için kullanılır. Topun yüzeyi boyunca düzgün ve silindirik bir yüzey elde edilmesini sağlar. |
|

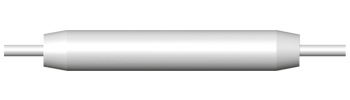

| PahlıTaşlama |
|
Kumlanmış toplar için tasarlanmıştır. Taşlama ünitesi belirlenen parametrelere göre otomatik hareket ederek hassas köşeleri pahlı profili oluşturur. |
|

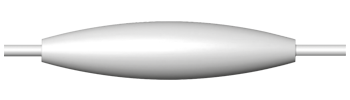

| Bombeli Taşlama |
|
Kumlanmış toplarda kullanılan bir diğer yöntemdir. Gerekli olan tek parametre, topların merkezi ile uçları arasındaki çap farkıdır. Bu sayede taşlama ünitesi, belirlenen bombeli profili hassas bir şekilde oluşturur. |
